Описание
Сфера применения токарного универсального станка SPF-1500P довольно широка. Его используют токарные и столярные мастерские, предприятия с большим и маленьким оборотом производства. Станок выполняет первоклассную обработку деталей, имеющих форму тел вращения.
Станок можно оснастить любым дополнительным оборудованием и значительно увеличить сферу выполняемых работ и функциональность устройства.
Преимущества станка SPF-1500P:
- Подсветка рабочей зоны;
- Защитный экран;
- Возможность обработки тонких деталей с большой длиной;
- Многофункциональность;
- Четкая фиксация заготовки;
- Кнопка экстренной остановки;
- Ножной тормоз;
- Система охлаждения, благодаря которой рабочий инструмент прослужит намного дольше;
- Простое управление;
- Простота эксплуатации и обслуживания.

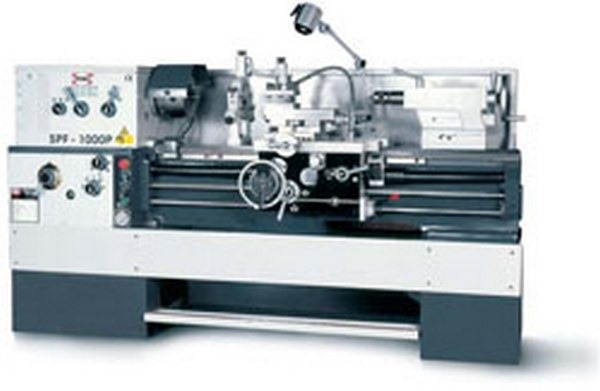

Основные узлы и детали оборудования:
1. Тумба
2. Коробка подач
3. Шпиндельная бабка
4. Зажимной патрон
5. Неподвижный люнет
6. Резцедержатель
7. Верхние салазки суппорта
8. Лампа местного освещения
9. Каретка суппорта
10. Задняя бабка
11. Кожух ходового винта
12. Ходовой вал
13. Станина
14. Фартук
15. Педаль ножного тормоза
16. Электрический блок управления
К тумбам 1 крепится станина 13 с направляющими каретки суппорта 9 и задней бабки 10. При необходимости обработки деталей большого диаметра можно снять съемную часть станины (мостик).
Суппорт состоит из: каретки 9, поперечных салазок, перемещающихся по направляющим каретки; поворотной части с направляющими для верхних салазок 7, несущих резцедержатель 6. Каретка суппорта и поперечные салазки перемещается вручную или механически. Верхние салазки перемещаются вручную.
На левом конце станины крепится шпиндельная бабка 3 и коробка подач 2. В шпиндельной бабке находится коробка скоростей станка, основной частью которой является шпиндель. На шпинделе установлен зажимной патрон 4. Коробка подач 2 служит для передачи движения от коробки скоростей на ходовой вал или ходовой винт. На корпусе коробки подач установлен электрический блок управления 16.
Фартук 14 крепится к каретке. Служит для передачи движения на суппорт. В фартуке предусмотрена блокировка, исключающая одновременное включение перемещения каретки и поперечных салазок.
Ходовой винт и ходовой вал 12 монтируются с лицевой части станины станка и с концов поддерживаются при помощи опор. Служат для передачи движения от коробки подач к фартуку.
На станине установлена задняя бабка 10, которая перемещается по направляющим вручную. По необходимости можно установить подвижный люнет на каретку суппорта или неподвижный люнет на станину.
В левой тумбе установлен электродвигатель. В правой тумбе установлена гидростанция системы подачи СОЖ.
Технические характеристики:
| Напряжение | 400 В |
| Потребляемая мощность | 5,5 кВт |
| Длина обточки | 1500 мм |
| Диаметр обточки над станиной | 460 мм |
| Диаметр обточки над суппортом | 275 мм |
| Диаметр обточки над съёмной станиной | 630 мм |
| Длина съёмной станины | 200 мм |
| Отверстие шпинделя | 52 мм |
| Конус шпинделя | Мк6 |
| Конус пиноли | Мк4 |
| Вылет пиноли | 170 мм |
| Макс. высота резцов | 25 мм |
| Диапазон оборотов шпинделя | 40-1800 об/мин (12 ст.) |
| Метрическая резьба | 0,2-20 мм (24 ст.) |
| Дюймовая резьба | 1-72 ниток (61 ст.) |
| Продольная подача | 0,004-2,456 мм/об (122 ст.) |
| Поперечная подача | 0,016-0,982 мм/об (122 ст.) |
| Масса | 2010 кг |
| Размеры (ДхШхВ) | 2860х1000х1200 мм |
Комплектация:
| 3-х кулачковый патрон – Ø160 мм | 1 шт |
| Кулачки обратные (комплект) | 1 шт |
| 4-х кулачковый патрон – Ø200 мм | 1 шт |
| Планшайба – Ø320 мм | 1 шт |
| Люнет подвижный | 1 шт |
| Люнет стационарный | 1 шт |
| Комплект сменных шестерен (6 шт) | 1 шт |
| Невращающийся центр Мк3 | 2 шт |
| Втулка переходная Мк5 – Мк7 | 1 шт |
| Ключи шестигранные 2,3,4,5,6,8 | 6 шт |
| ключ патрона | 2 шт |
| Ключ резцедержателя | 1 шт |
| Ключи рожковые 14×17, 17×19 | 2 шт |
| Инструкция по эксплуатации |
