Описание
Камнерезный станок широко используется в бытовых условиях, в подсобных цехах, гранитных мастерских и т.п. Температура в помещении где устанавливается данное оборудование должна быть плюс 10 – 30° С, относительная влажность – не более 80% при 10° С или 60% при 30°С.
Основные узлы и детали оборудования:
1. Ножки станка.
2. Пильный узел.
3. Защитный кожух отрезного диска.
4. Штуцер СОЖ.
5. Лазерный светодиод.
6. Отрезной диск.
7. Подвижный столик.
8. Станина станка.

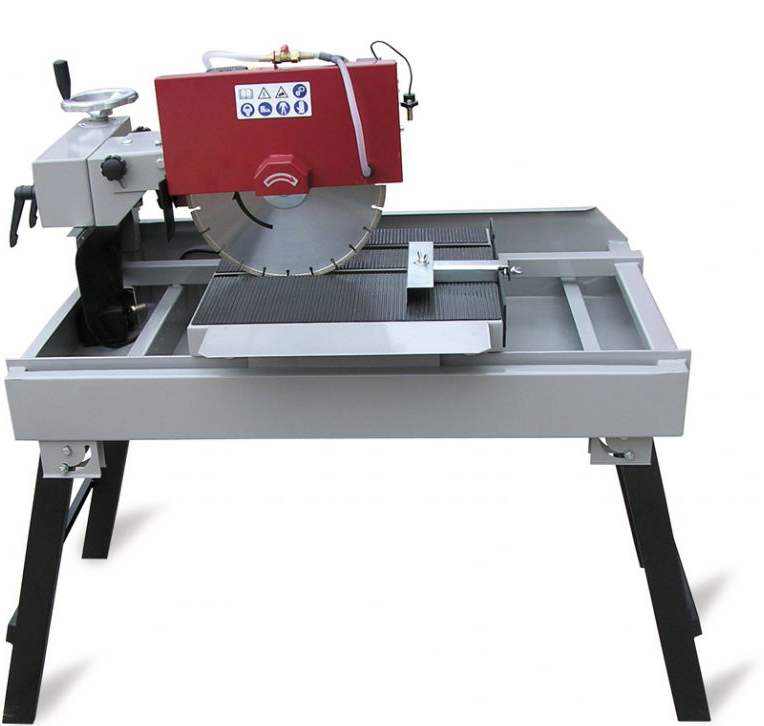

Станок RD-600S состоит из станины (8), на которой установлен пильный узел (2) с электродвигателем, на валу которого крепится отрезной диск (6). По направляющим станины передвигается столик (7), для установки на него разрезаемого материала. На защитном кожухе (3) отрезного диска установлен штуцер (4) с подводом воды для охлаждения отрезного диска и лазерный светодиод (5) для указания места реза. Электрический блок управления установлен на пильном узле.
Камнерезный станок поставляется на деревянном поддоне, в фанерной упаковке частично разобранном виде.
Технические характеристики:
| Потребляемая мощность | 2,2 кВт |
| Напряжение | 400 В |
| Номинальное число оборотов | 2800 об/мин |
| Длина разрезаемого материала | 600 мм |
| Максимальная высота разрезаемого материала | 105 мм |
| Рез под углом | 0-45 град |
| Вертикальное перемещение пильного узла | 90 мм |
| Размеры диска | 300 × 25,4 × 3 мм |
| Подвижной стол | 500 × 510 мм |
| Производительность насоса | 8 л/мин |
| Габариты станка (д×ш×в) | 1420 × 765 × 1410 мм |
| Габариты упаковки | 1145 × 695 × 500 мм |
| Вес брутто/нетто | 97/77 кг |
| Диск отрезной | 1 шт. |
| Штурвал | 1 шт. |
| Рукоятка зажима | 3 шт. |
| Пробка резиновая коническая | 1 шт. |
| Гайка-барашек пластмассовая | 4 шт. |
| Упор | 1 шт. |
| Стол подвижной в сборе | 1 шт. |
| Ключ гаечный 27×30; 8×10 | 2 шт. |
| Ключ шестигранный 3; 4; 5мм | 3 шт. |
| Инструкция по эксплуатации | 1 шт. |
