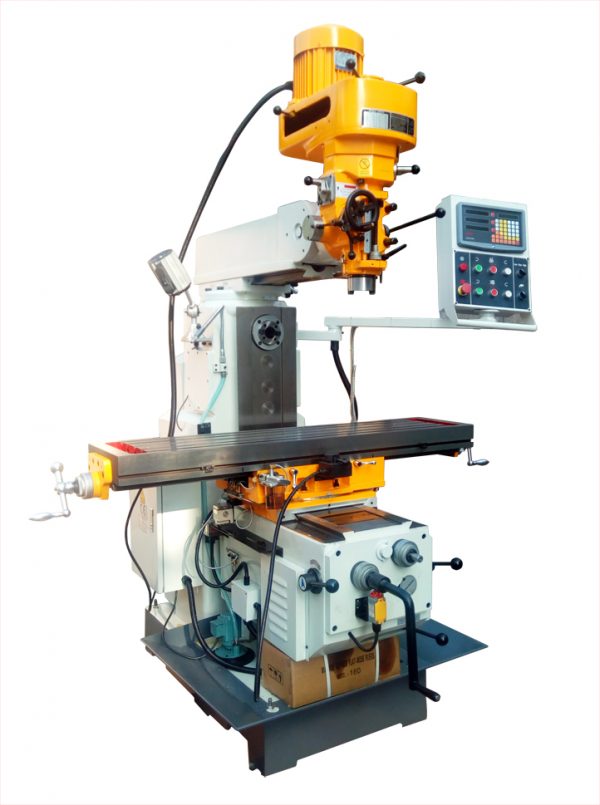

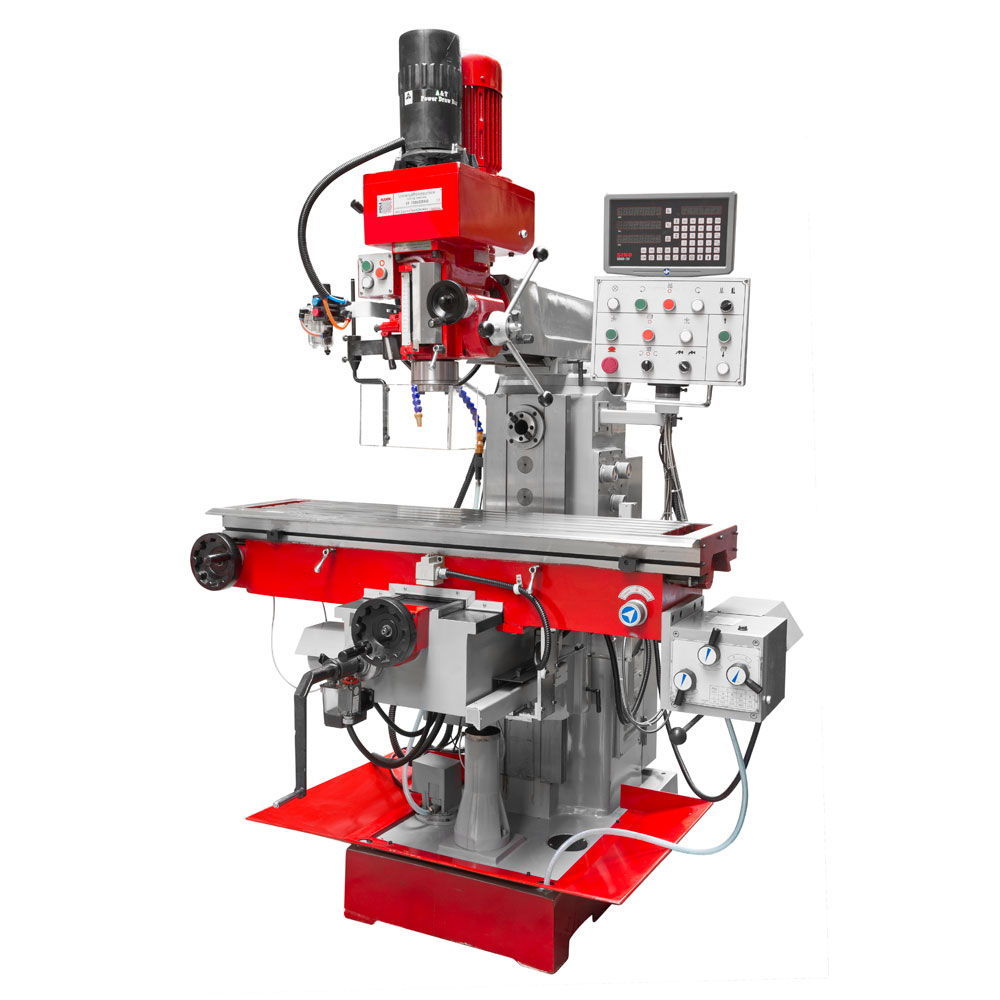

Описание
- В серийном исполнении с 3-осевым устройством цифровой индикации
- Автоматическая подача стола по оси X
- Тяжелая виброустойчивая литая конструкция
- Горизонтальный и вертикальный шпиндель с редуктором
- Простая и быстрая переналадка для работы с вертикальным
- Или горизонтальным шпинделем
- Редуктор, работающий в масляной ванне, с отшлифованными и закаленными зубчатыми колесами
- Вертикальный шпиндель с мощным 2-ступенчатым двигателем
- Система охлаждения, а также галогенная лампа в базовой комплектации
- Прямое и обратное вращение и посадочный конус ISO 40
- Направляющие в форме ласточкина хвоста легко регулируются с помощью клиньев
- Массивный и прецизионный координатный стол с Т-образными пазами 14 мм

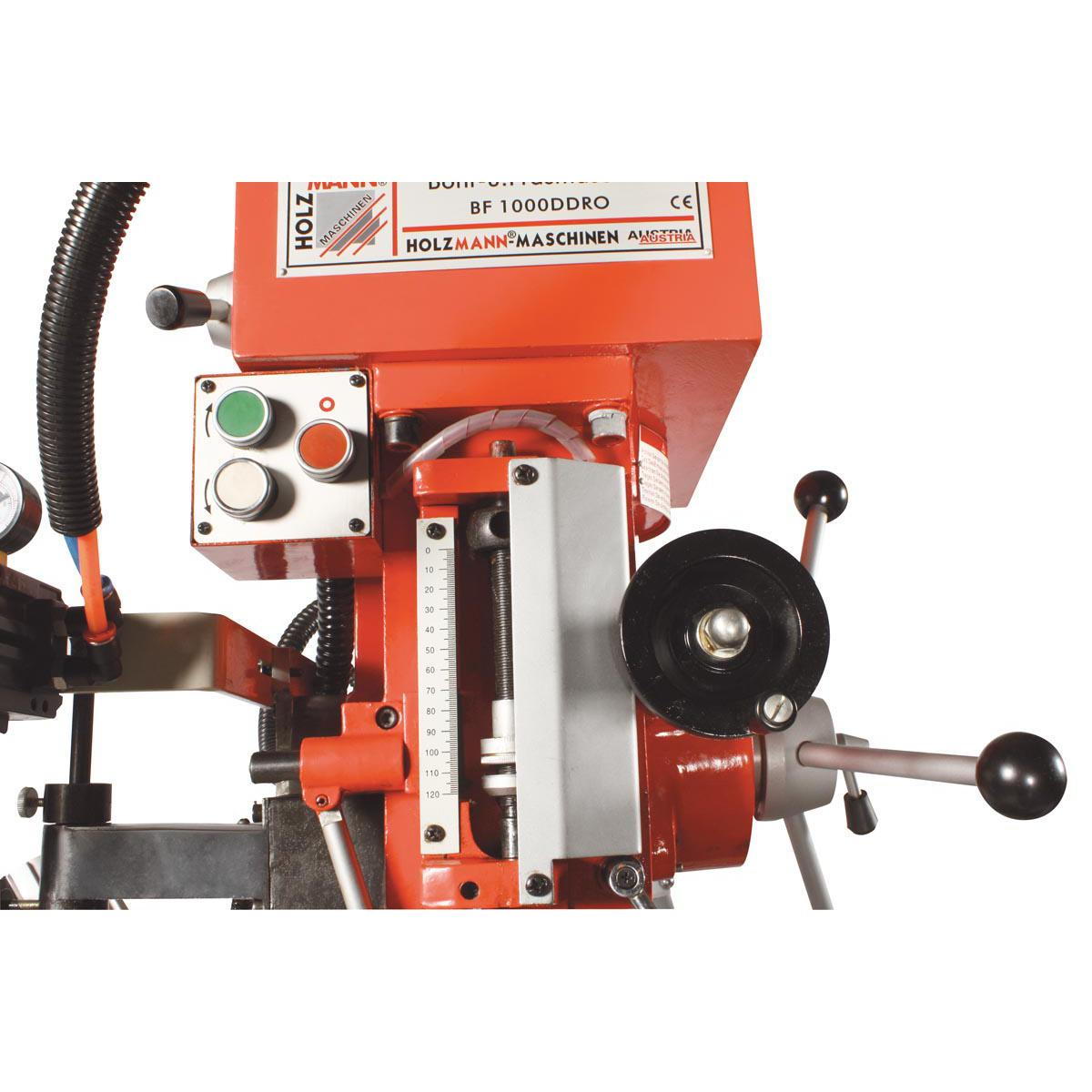

- Двигатель подачи для подъема по оси Z
Технические характеристики:
| Мощность двигателя S1 | 2,2 кВт |
| Мощность двигателя S6 | 3,3 кВт |
| Напряжение | 400 В |
| Вылет | 0-400 мм |
| Размер стола | 1370×320 мм |
| Посадочный конус фрезерного шпинделя | ISO40 |
| Частота вращения вертикального фрезерного шпинделя | 90-2000 об\мин |
| Частота вращения горизонтального фрезерного шпинделя | 40-1300 об\мин |
| Ход пиноли | 120 мм |
| Макс. расстояние между шпинделем и столом | 90-490 мм |
| Величина хода по оси X | 990 мм |
| Величина хода по оси Y | 300 мм |
| Величина хода по оси Z | 400 мм |
| Размер T-образных пазов | 14 мм |
| Угол наклона головки | +/- 90° |
| Мощность горизонтального шпинделя | 2,2 / 3,3 кВт |
| Макс. диаметр сверления | 50 / 12 мм |
| Макс. производительность фрезерования | 30 мм |
| Ширина | 1500 мм |
| Длина | 1600 мм |
| Высота | 2220 мм |
| Масса брутто | 1585 кг |
| Масса нетто | 1490 кг |

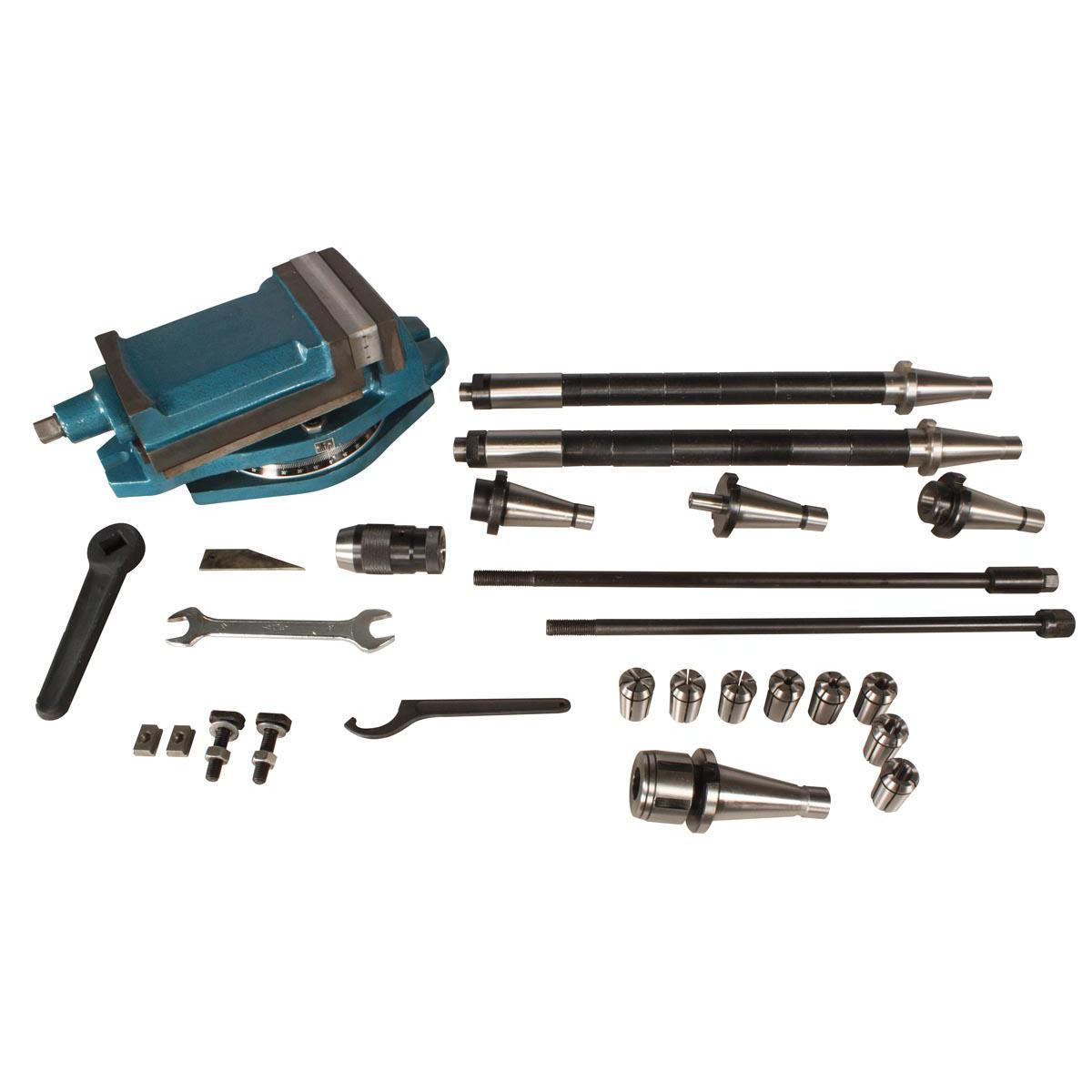

Комплектация:
- быстросменный сверлильный патрон B18/1-16 мм
- комплект цанговых патронов из 8 шт. (4,5,6,8,10,12,14,16 мм)
- станочные тиски 160 мм
- конусная муфта КМ3; КМ2
- оправка для сверлильного патрона ISO40-B18
- горизонтальная фрезерная оправка 22 и 27 мм
- узел охлаждения
- галогенная лампа
- масляный насос
- лубрикатор

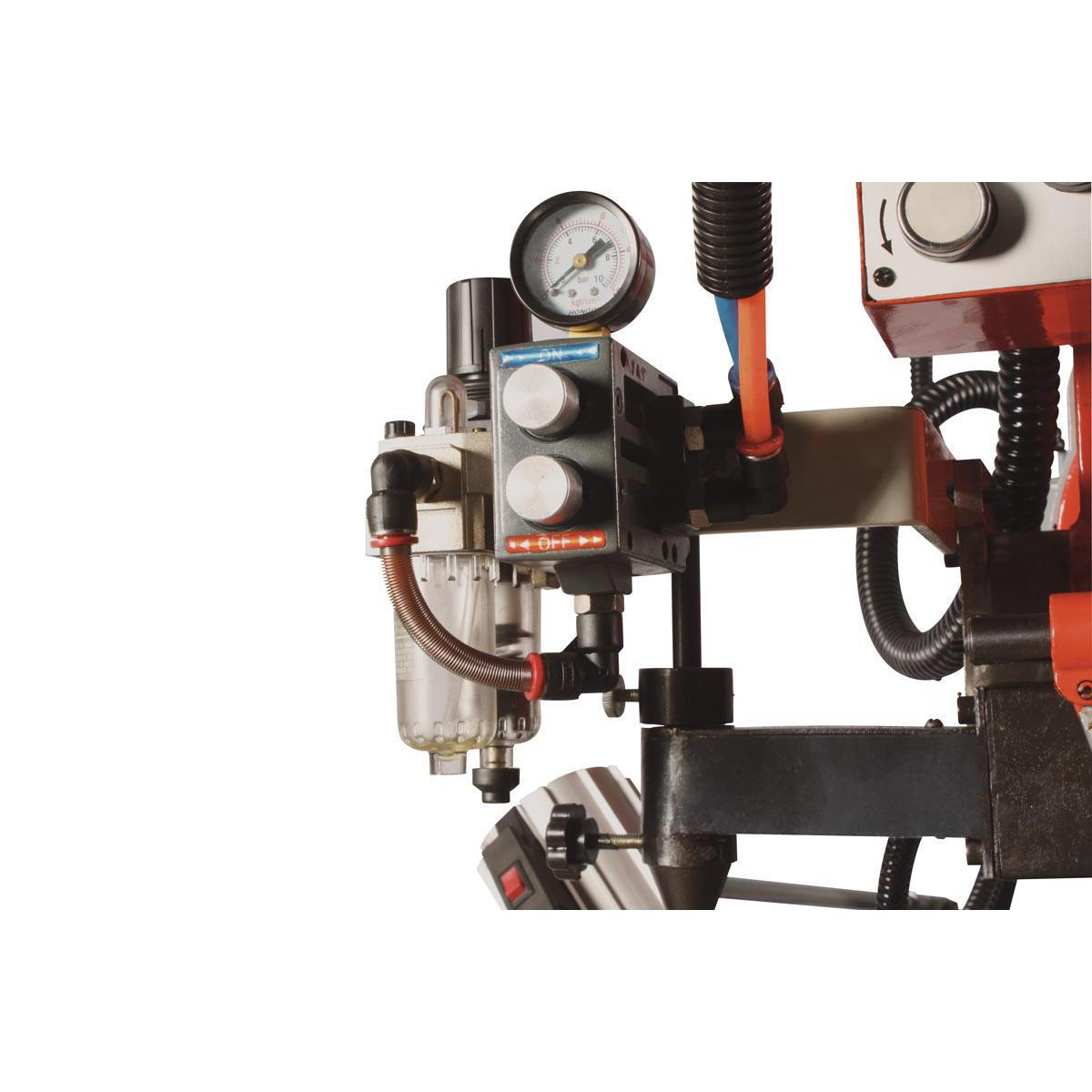

- пневматическое зажимное устройство
